Les balais d'essuie glaces
- Auteur :
- Raymond
Le tout sur papier

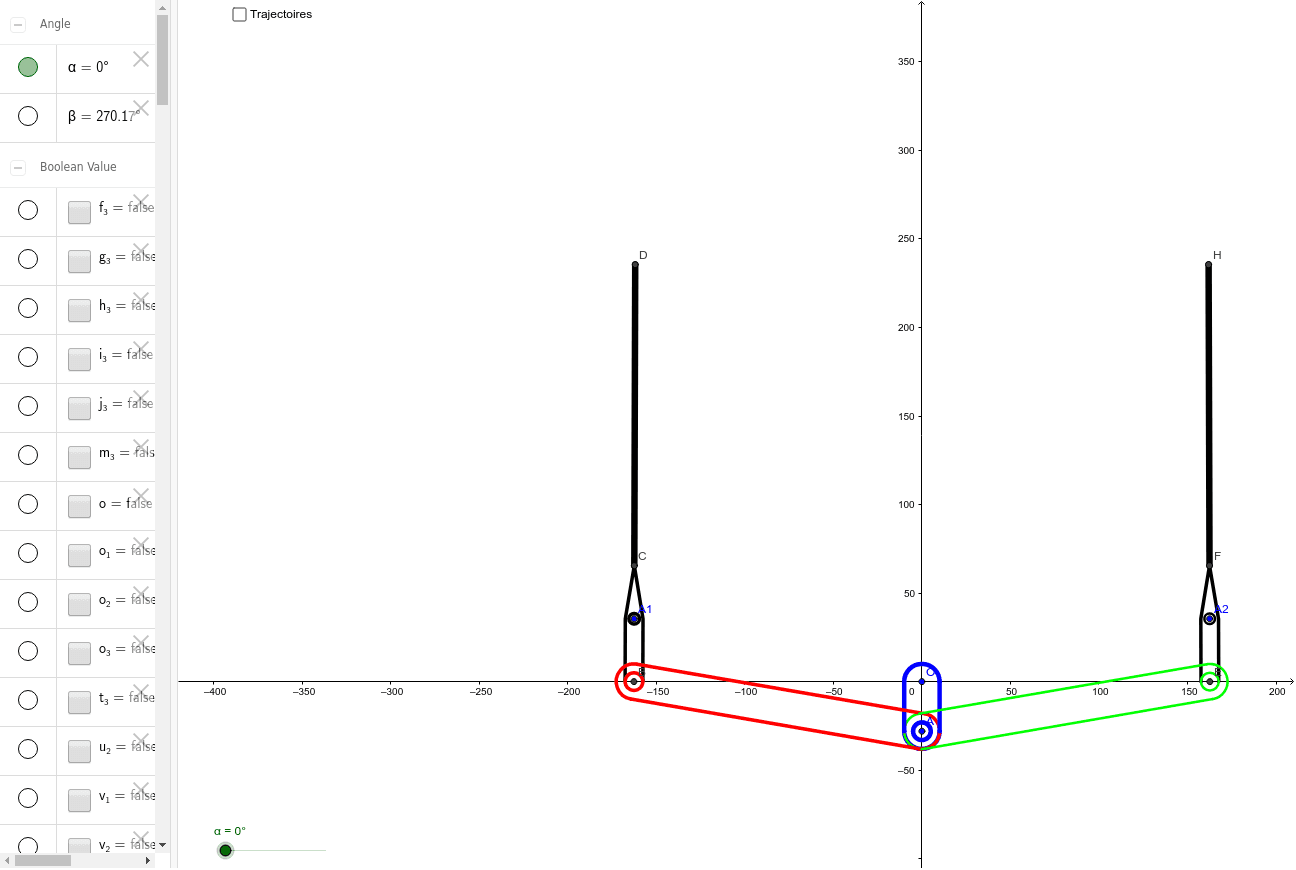

Déterminer les positions extrêmes des balais
Calculer la vitesse VA sachant que (OA) = 28 mm et N = 30 tr/min
Tracer les trajectoires de A, B, C et D
Tracer VA
Déterminer VB par équiprojectivité, VC et VD par le champ des vitesses
Déterminer le CIR
Déterminer la vitesse du CdG de la bielle rouge.
