Modélisation 3D d'un objectif à décentrement
- Auteur :
- MUNIER Jérôme

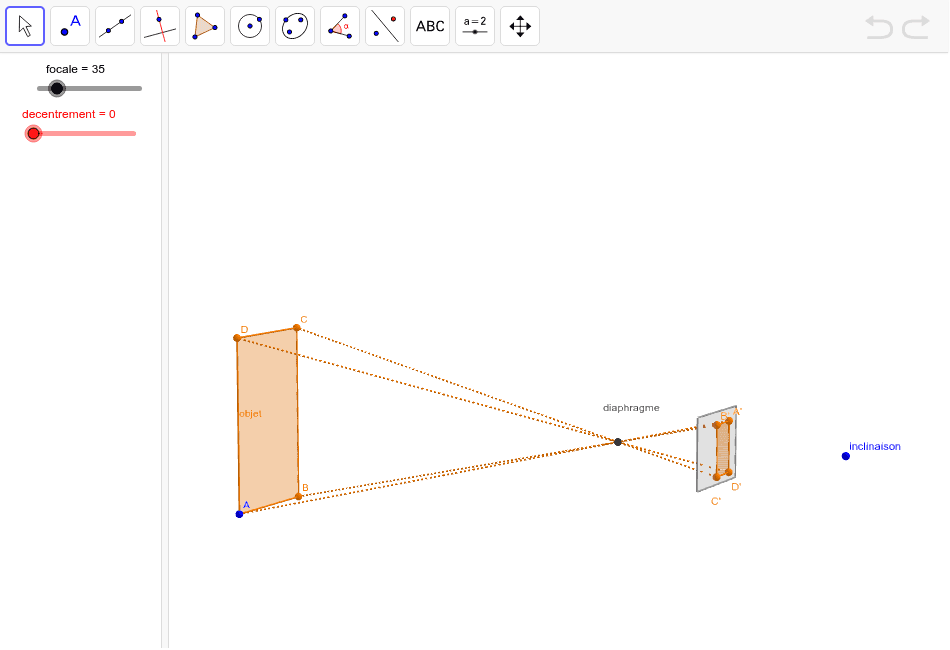

Remarque : en cliquant sur un point bleu, le curseur prend successivement deux formes différentes selon le déplacement souhaité (horizontalement selon deux directions ou verticalement).
Les points A et inclinaison peuvent être déplacés à la souris.
- Que représentez le polygone A'B'C'D' ?
- Déplacez verticalement le point A jusqu'au bord supérieur du cadre. Qu'observez-vous ? Que cela signifierait-il dans la réalité ?
- Faites varier la focale pour obtenir à nouveau une image complète de l'objet ABCD. Quelle focale permet ceci ?
- Inclinez l'appareil (avec le point inclinaison) pour obtenir à nouveau une image complète de l'objet ABCD. Que remarquez-vous ?
- Redressez l'appareil puis déplacez le curseur décentrement. À quoi sert-il ?
- Quel décentrement permet d'obtenir à nouveau une image complète de l'objet ABCD ?
- Dans les trois cas, l'objet ABCD est pris en photo intégralement, mais comparez ces trois photos (en utilisant notamment l'outil Vue de face)
