Übungsaufgabe Hartmann - Bobillier - Euler Savary
Maße:

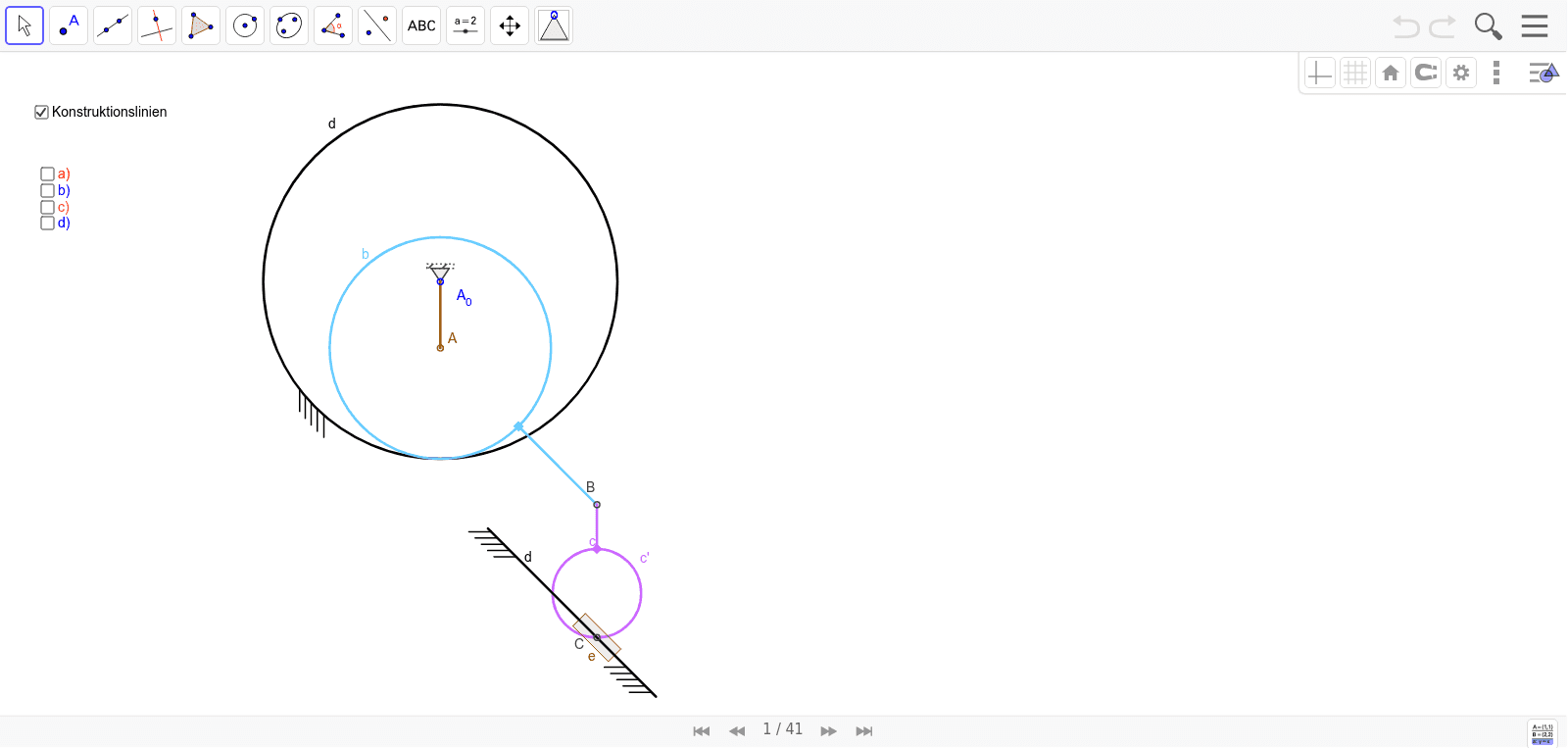

Der Antrieb des Rädergetriebes erfolgt über das Glied , das die im gestellfesten Hohlrad rollende Scheibe mitbewegt. Zusätzlich ist ein Gleitstein gegeben, der im Gestell gerade geführt ist. Ein an der Scheibe angeschweißter Stab ist beweglich über das Glied mit dem Gleitstein verbunden. Das Glied ist zur Hälfte kreisförmig ausgeführt und bildet so den Kreis als Hüllkurve.
Antrieb:
Maßstäbe:
Gesucht:
- Wo liegen die Pole und ? Zeichnen Sie die Poltangente ein!
- Konstruieren Sie die Polwechselgeschwindigkeiten und !
- Bestimmen Sie den Wendekreis und !
- Zeichnen Sie die Krümmungskreise der Hüllbahnen und von !
