Homologia directa

Quan fem l'abatiment del pla d'intersecció al costat contrari de la base de la piràmide, respecte l'eix d'homologia.

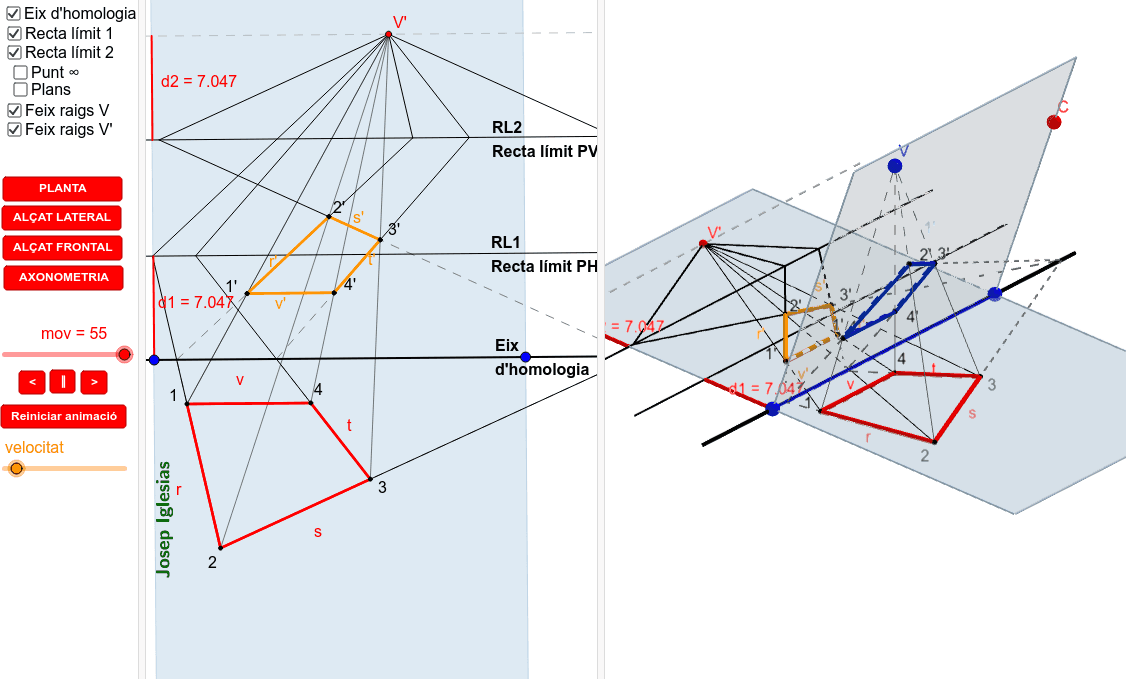

La homologia, és com si tinguéssim una piràmide i féssim un tall mitjançant un pla. La intersecció de la piràmide és la figura homologa de la base i la intersecció entre el pla horitzontal i el de la secció ens donen l'eix d'homologia. L'homologia directa, és quan fem l'abatiment d'aquest pla, cap al costat contrari on tenim la base de la piràmide. V és el vèrtex o centre d'homologia, des d'aquest punt tracem uns raigs que uneixen sempre els dos punts homòlegs. Si unim les punts d'intersecció entre dos segments homòlegs, aquests ens defineixen una recta que s'anomena eix d'homologia. Aquesta eix és la intersecció entre els plans que defineixen els dos polígons homòlegs. Si utilitzeu els comandaments de l'esquerra, podreu veure que les rectes límit són les que es defineixen al fer la intersecció entre els plans i els plans paral·lels que passen per el centre d'homologia.
