Hund auf Wippe
Übung Bewegungstechnik Blatt 7 - Aufgabe 9 - Kinematische Umkehr, Relativbewegung
Maße:
A4quer:

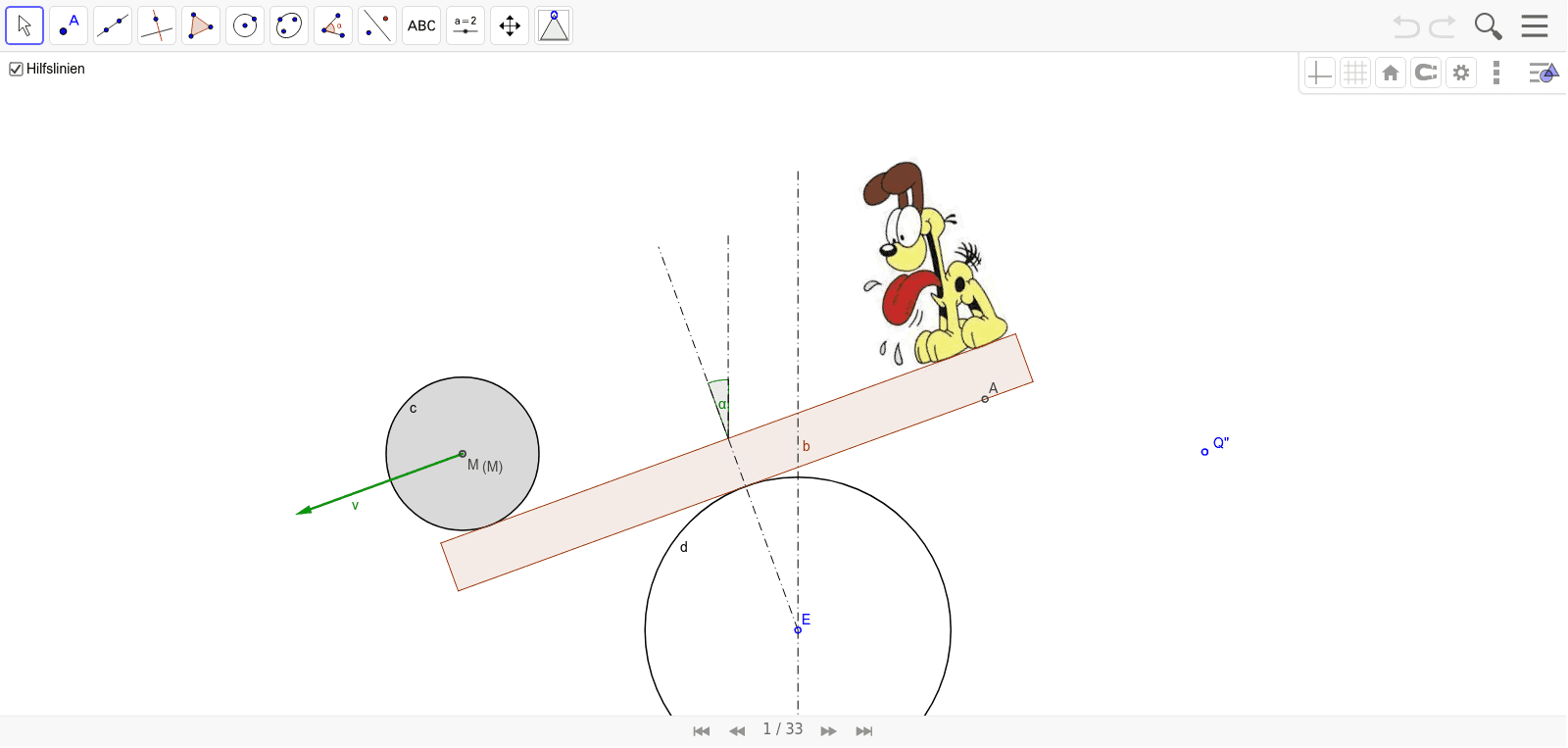

Der Hund Odie sitzt auf einer Wippe, die aus dem mit dem Untergrund verkeilten Baumstamm und dem darüber liegenden Balken besteht. Das Gewicht des Hundes verleiht dem Balken eine Winkelgeschwindigkeit. Er hofft, so den mit der konstanten Geschwindigkeit von ihm wegrollenden Ball wieder zu bekommen.
Gesucht:
- Geschwindigkeit der Punkte und
- Wendekreis
- Polwechselgeschwindigkeit und Krümmungsmittelpunkte und
- Hüllbahn der Balkenunterseite
- Geschwindigkeit und Beschleunigung des Punktes
- Momentanpol
- Krümmungsmittelpunkt
- Hüllbahnen und des Rollenkörpers
- Ein/Ausblenden der Hilfslinien
- Ein/Ausblenden der Berechnungen durch STRG+Umschalt+2
