Die schiefe Ebene

Autor:
Fehlmann

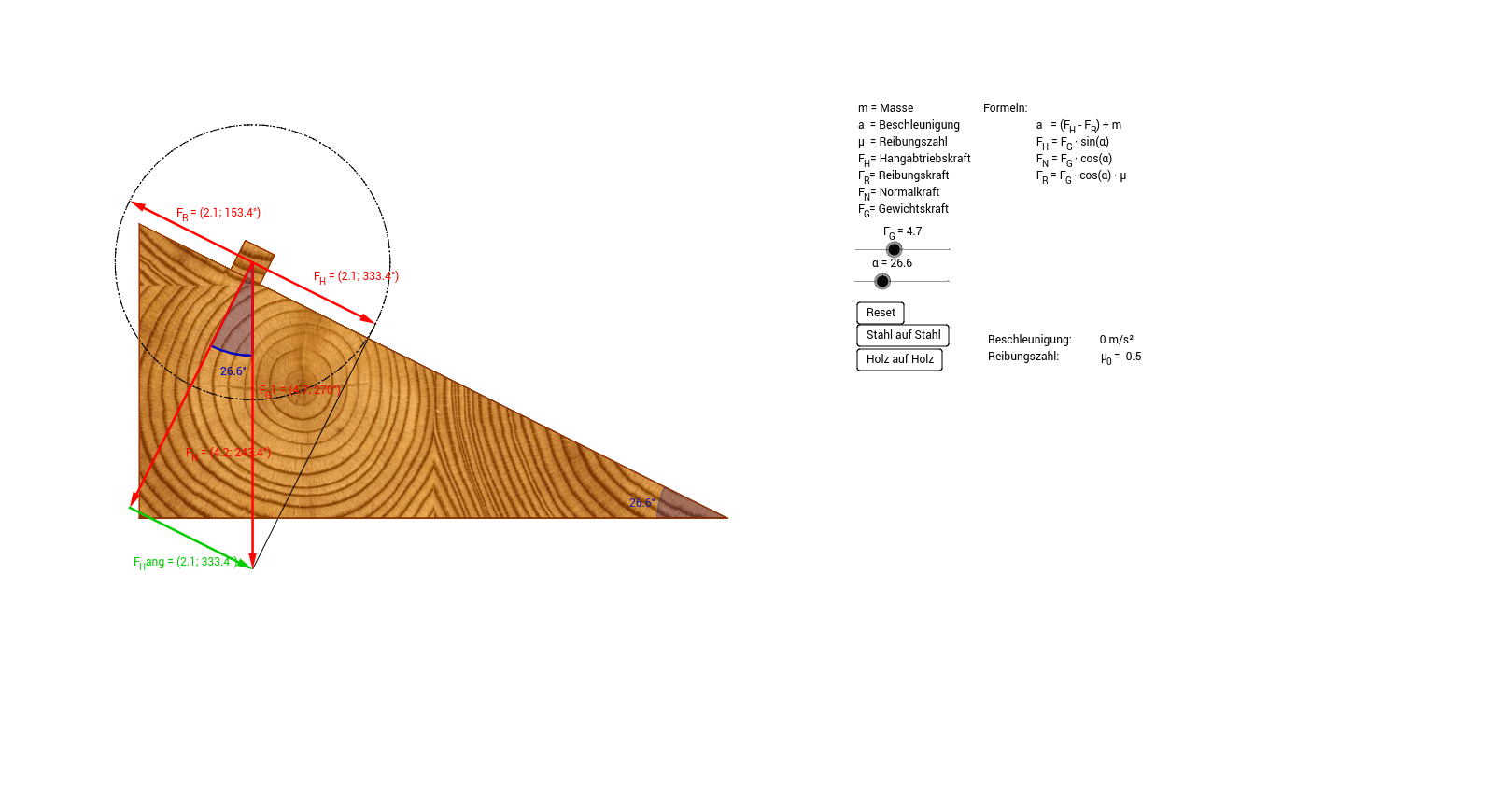

Dieses Applet zeigt dynamisch die schiefe Ebene mit den dazugehörigen Kräften (Gewichtskraft, Normalkraft, Hangabtriebskraft und Reibungskraft), sowie der Beschleunigung. Funktionsbeschreibung:
  • Werkstoff Buttons: Mit den unteren zwei Buttons kann der Reibungsstoff (zwischen Holz auf Holz und Stahl auf Stahl) gewählt werden.
  • Gewichtskraftschieberegler: Damit kann die Gewichtskraft zwischen 1 Newton und 10 Newton eingestellt werden. Er zeigt die Abhänigkeit der Kräfte (Gewichtskraft, Normalkraft, Hangabtriebskraft (Punkt-Strich-Kreis), Reibungskraft(Punkt-Kreis))
  • Schieberegler vom Winkel Alpha: Damit kann man die Neigung der Ebene verändern. Die Beschleunigung wird möglich, sobald die Hangkraft grösser ist als die Reibungskraft (--> Klotz bewegt sich). Wenn die Beschleunigung positiv ist, ändert die Reibungszahl von Haftreibung auf Gleitreibung (--> Punkt-Strich-Kreis grösser als Punkt-Kreis).
  • Reset Button: Dieser Button setzt den Klotz wieder an die Anfangsposition.
  • Berechnen Sie die Hangabtriebskraft mit der Gewichtskraft = 8 N und dem Winkel Alpha = 22,5°.
  • Berechnen Sie die Beschleunigung, sowie die Reibungskraft mit der Gewichtskraft = 8N, Alpha = 35°, der Reibungszahl = 0.6 und der Normalfallbeschleunigung = 9.81 m/s^2.
(Die Lösungen können im Applet überprüft werden.)
