Kružnice 4 - Mongeovo promítání
- Author:
- Sklenka
Kružnice k patřící do nárysně promítací roviny alfa je určena středem S a poloměrem r. Sestrojte její sdružené průměry.

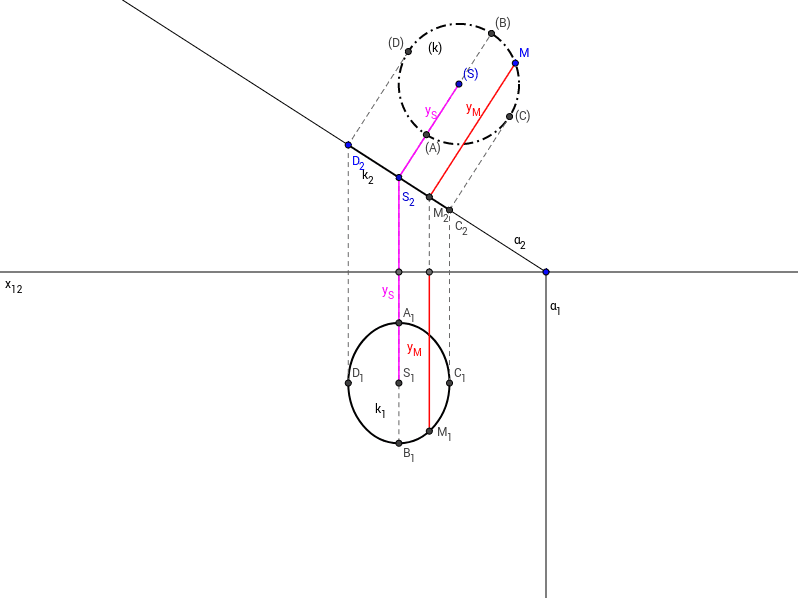

Kružnici k si musíme sklopit. Bodem S_2 vedeme kolmici na průmětnou stopu roviny α_2 a na ní zvolíme bod (S) a sestrojíme kružnici o poloměru r. Bodem S_2 vedeme kolmici na základnici. Od místa kde se protnou nanášíme vzdálenost y_S (vzdálenost (S) od průmětné stopy roviny α_2). A získáme průmět bodu S_1. Obdobně získáme průměty ostatních bodů.
Dynamické jsou body S_2, D_2, (S), (M).
