Pentágono regular contido num plano oblíquo 1
- Autor:
- vera viana
- Topico(s):
- Geometria

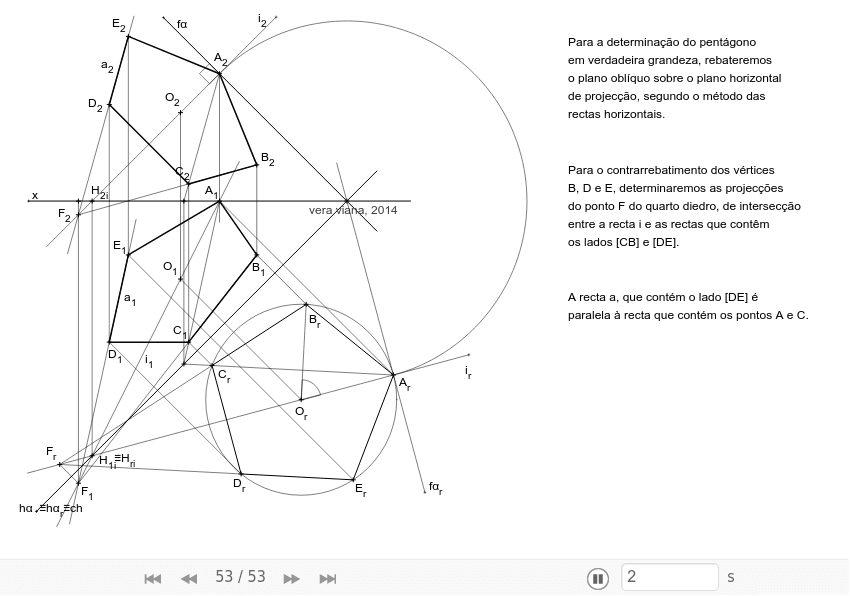

Represente as projecções de um pentágono regular [ABCDE] situado no primeiro diedro e pertencente ao plano oblíquo alfa, sabendo que:
- O plano alfa é oblíquo e perpendicular ao bissector dos diedros ímpares;
- O traço horizontal do plano alfa define um ângulo de 45º (a.p.e.) com o eixo x;
- O ponto A tem 6 de cota e pertence tanto ao plano frontal de projecção como ao plano de referência das abcissas;
- O vértice A e o ponto O, centro da circunferência que circunscreve o pentágono, pertencem à recta i, que é uma das rectas de maior inclinação do plano;
- O ponto O dista 4,5 cm do ponto A.
