Klappsmühle
- Author:
- HABach

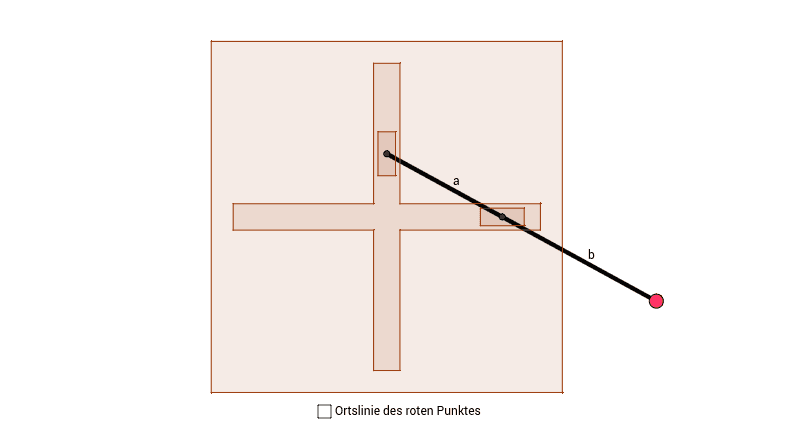

Zwei Gleiter, die mit einer drehbaren starren Kurbel verbunden sind, bewegen sich in zwei senkrecht zueinander verlaufenden Schienen.
Der Knauf der Kurbel bewegt sich dann auf einer bekannten Kurve.
Aufgaben
a) Bewege den roten Knopf.
b) Beschreibe den Mechanismus der Klappsmühle.
c) Auf welcher Bahn bewegt sich der rote Punkt?
d) Blende zur Kontrolle die Bahn ein.
e) Denke dir ein geeignetes Koordinatensystem aus und ermittle die Gleichung
der Kurve in diesem System.
