Ombra a l'axonometria

Per treballar les ombres, s'ha de tenir en compte que qualsevol punt es projecta al terra o sobre un altre objectes tenint en compte dues direccions, la direcció del raig i la projecció d'aquest en el pla horitzontal. Per tant qualsevol punt P d'un objecte, per trobar el punt corresponent de l'ombra, hem de trobar:
  • La projecció vertical de P en el pla del terra i traçar-hi la projecció horitzontal del raig.
  • Traçar pel punt P la direcció del raig solar.
  • El punt d'intersecció dels dos raigs serà el punt que busquem.
En aquest document podeu interpretar com es poden dibuixar les ombres en axonometria a partir de:
  • Direcció del raig solar (els raigs són paral·lels, el sol està situat en un punt impropi).
  • Projecció en planta del raig solar.

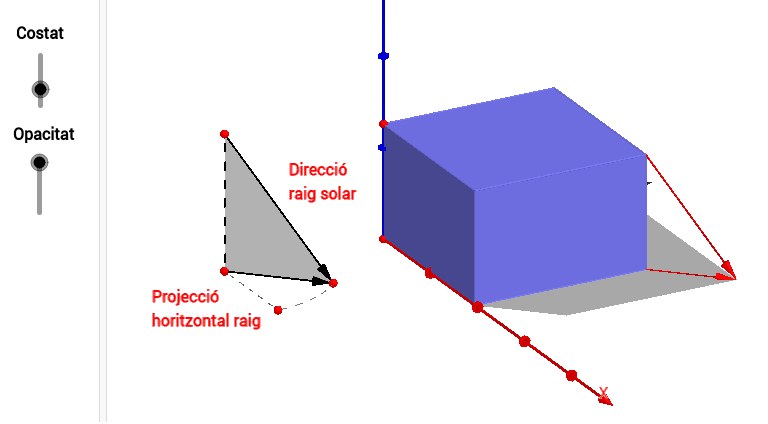

Desplaça els punts vermells:
  • Punts per modificar el raig solar
  • Punts per modificar les dimensions del/s volums.

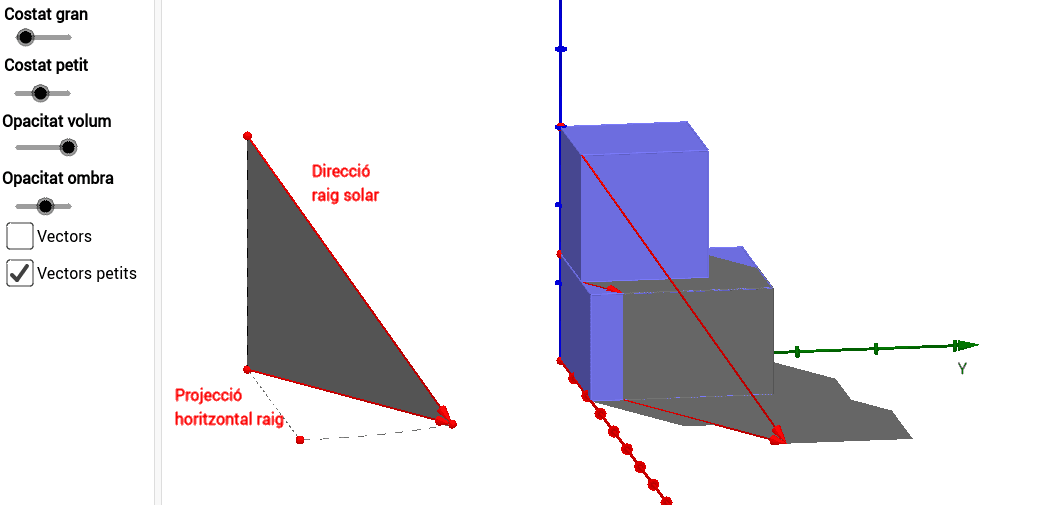

En aquest altre document es pot veure com es modifica les ombres en cas de tenir més d'un volum.

Sombras sobre una escalera de Néstor Martín Gulias (recomanable seguir-lo)

Adjunt us deixo alguns exemples d'axonometries amb ombres que la lamagdaprofe ha compartit al youtube.

Traçat d'ombres en perspectiva axonomètrica
