Espelhos Esféricos
- Autor:
- brunoruchiga
Espelhos Esféricos › Construção Geométrica das Imagens
Para visualizar melhor, pressione F11.

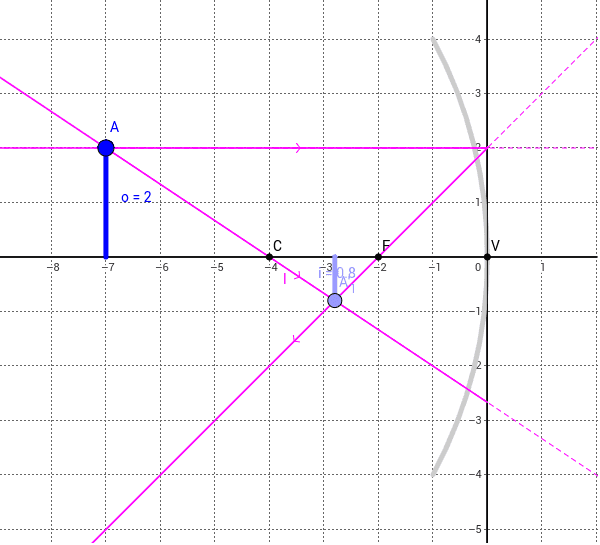

Mova o ponto A para definir o tamanho e a posição do objeto (azul) em relação ao espelho. Se colocado à esquerda, poderá ser observada a imagem (azul claro) formada em um espelho côncavo; se colocado à direita, em um espelho convexo. Note que se o centro de curvatura for movido para a direita do vértice, esta situação se inverterá.
As distâncias do objeto (o) e da imagem (i) em relação ao espelho estão representadas por p e p', basta selecioná-los no canto inferior direito.
O centro de curvatura (C) pode ser movido horizontalmente. O foco (F) o acompanhará automaticamente, ficando exatamente no ponto médio entre este e o vértice (V). Para obter o valor do raio de curvatura (R) e da distância focal (f), basta selecioná-los no canto inferior direito. A curvatura do espelho, em cinza claro, é meramente ilustrativa.
Há 3 raios particulares que podem ser mostrados ou ocultados no canto inferior direito. Eles são representados por retas (quando a reta estiver atrás do espelho, esta estará representando raios prolongados). Para a construção da imagem, são necessários pelo menos dois raios particulares.
