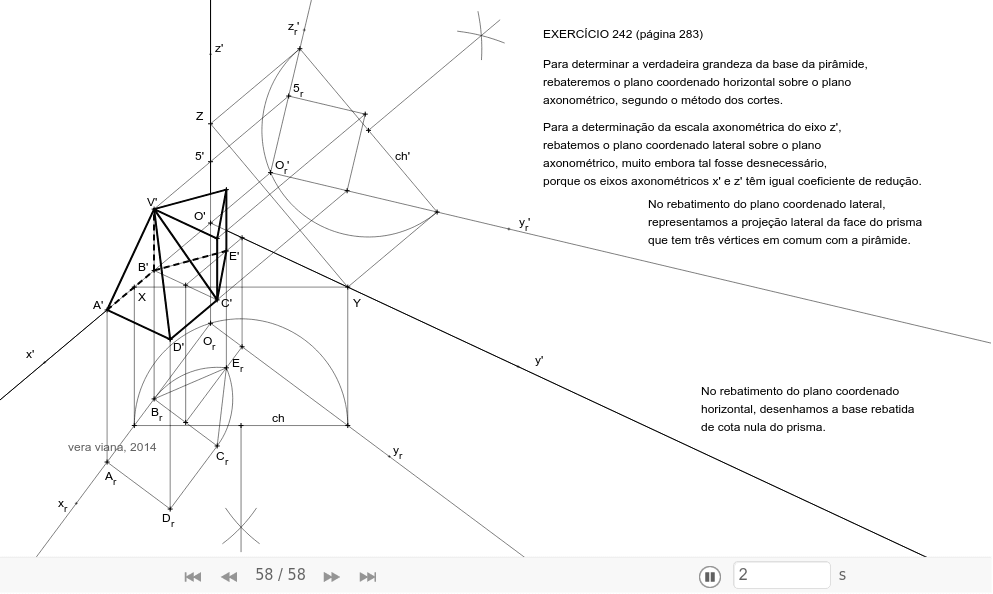

Axonometria ortogonal de um sólido composto 1
Determine a representação axonométrica de um sólido composto pela justaposição de um prisma recto e uma pirâmide oblíqua situados no primeiro triedro, sabendo que:
- o eixo axonométrico y' define ângulos de 115º com os eixos axonométricos x' e z';
- os vértices A (11; 0; 0) e B (6; 0; 0) definem uma das arestas da base [ABCD] da pirâmide, que tem cota nula;
- a pirâmide tem base quadrada e vértice em V (6; 0; 5);
- B, C e V são vértices da face lateral de maior abcissa do prisma, que tem bases triangulares regulares.
