Drehmoment eines Kurbeltriebes
- Autor:
- larsminute

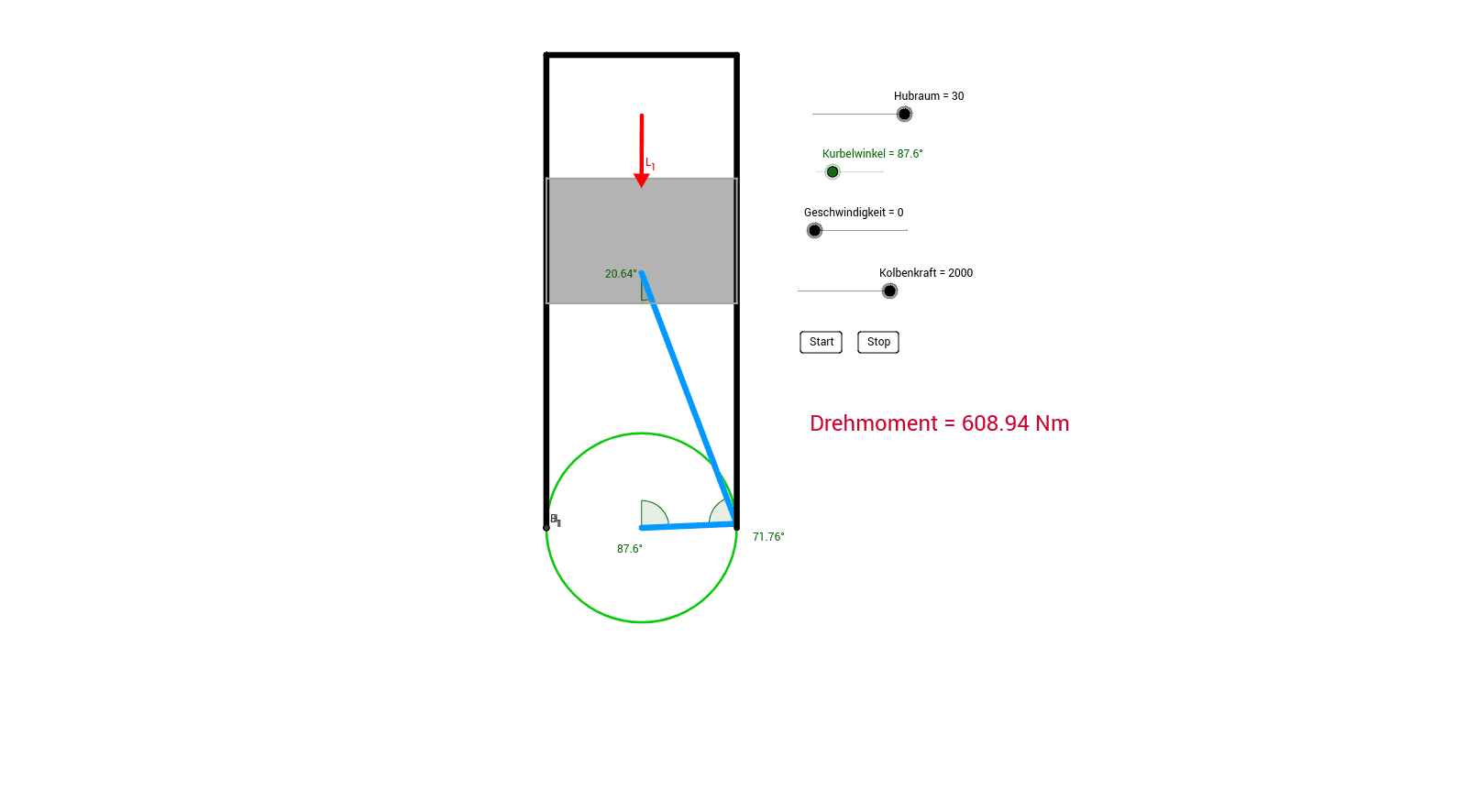

Darstellung eines Kurbeltriebes mit der Möglichkeit den Hubraum und die Kolbenkraft zu verändern um das entstehende Drehmoment zu beeinflussen.
Start und Stop Funktion um den Kurbeltrieb in Bewegung zu setzen oder um ihn anzuhalten.
Die Geschwindigkeit des Kurbeltriebes lässt sich auch varieren.
Nach 180 Grad kein Drehmoment mehr erzeugt bis der Kolben wieder bei 0 Grad ist.
Formel der Drehmomentberechnung:( Kolbenkraft*sin(a+b)/cos(b))*Hubraum/2
sin(a)=Winkel am Kolben
sin/cos(b)=Winkel der Pleuelstange auf dem grünen Kreis
Wie verhält sich das Drehmoment in Abhängigkeit vom Hubraum und der Kolbenkraft?
Hat die Geschwindigkeit einen Einfluss auf den Kolben?
Warum wird nach 180 Grad kein Drehmoment mehr erzeugt?
