Secção retangular produzida num cilindro oblíquo
- Autor:
- vera viana
- Topico(s):
- Geometria

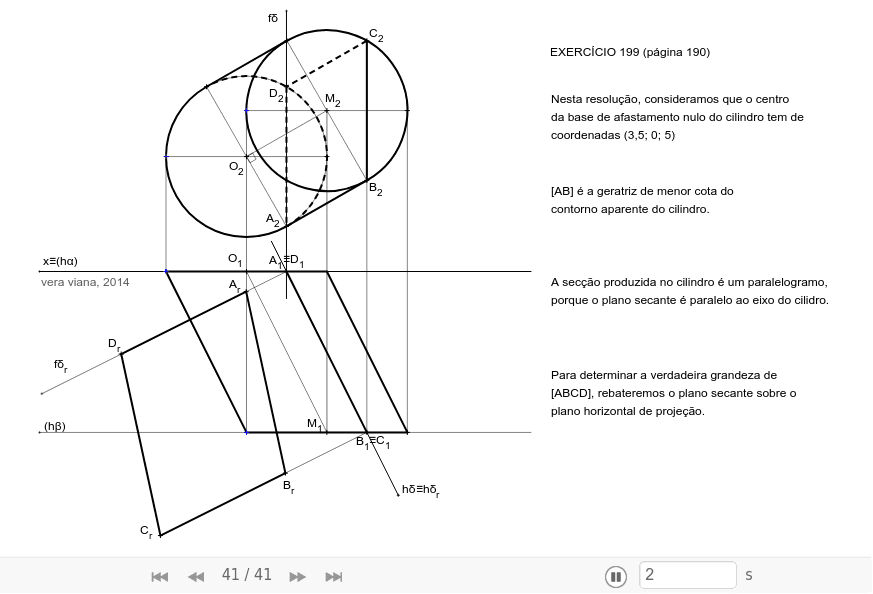

Determine as projeções e a verdadeira grandeza da secção produzida num cilindro de bases circulares com 7cm de diâmetro, por um plano projetante horizontal, sabendo que:
- O (3,5; 0; 5) é o centro da base do cilindro que pertence ao plano frontal de projeção;
- M (0; 7; 7) é o centro da outra base do cilindro;
- o plano secante é paralelo ao eixo do cilindro e contém a geratriz de menor cotado contorno aparente frontal.
