Spannungsteilerschaltung mit Lämpchen
- Autor:
- Florian Sträubig-Kade

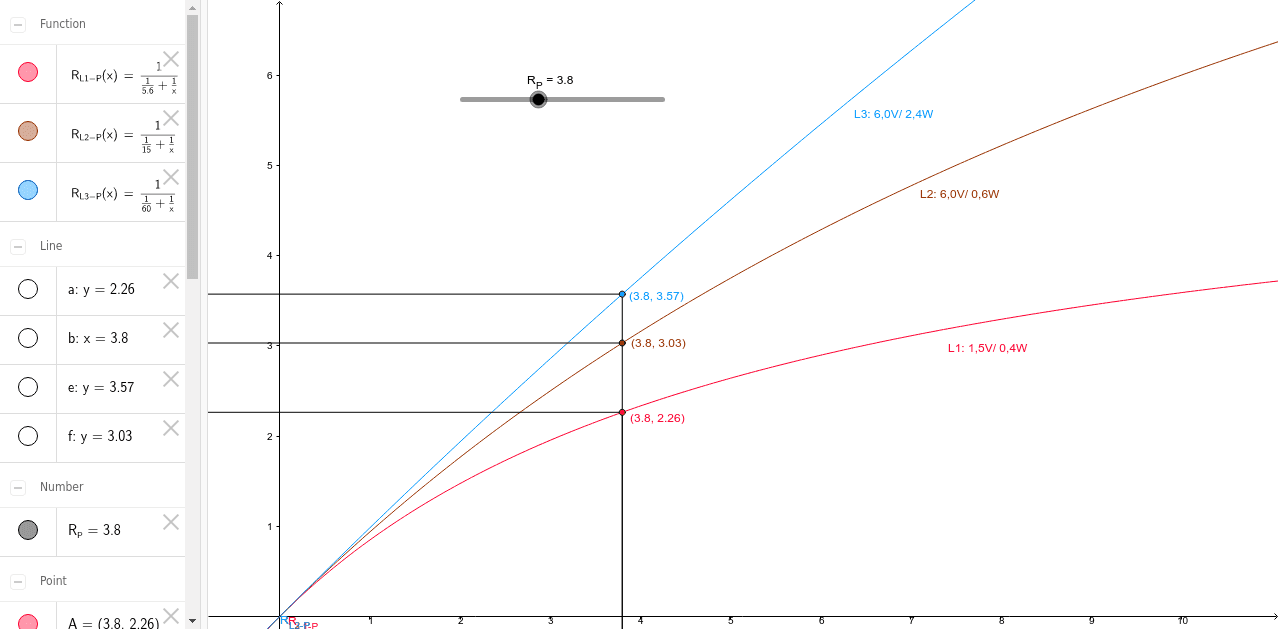

Mit dem Schieberegler kann der am Spannungsteiler eingestellte Widerstand verändert werden.
Die Funktion zeigt damit an, welcher Ersatzwiderstand sich ergibt, wenn zum Potentiometer parallel ein Glühlämpchen L1 geschalten wird.
Zum Vergleich wurden auch noch die Funktionsgraphen für die beiden leistungsfähigeren Lämpchen L2 und L3 eingezeichnet.
(Zeichenebene verschieben: Shift + Linke Maus-Taste gedrückt halten
In Zeichenebene zoomen: Shift + Mausrad)
