Modélisation 2D simple d'un appareil photo 24x36
- Auteur :
- MUNIER Jérôme

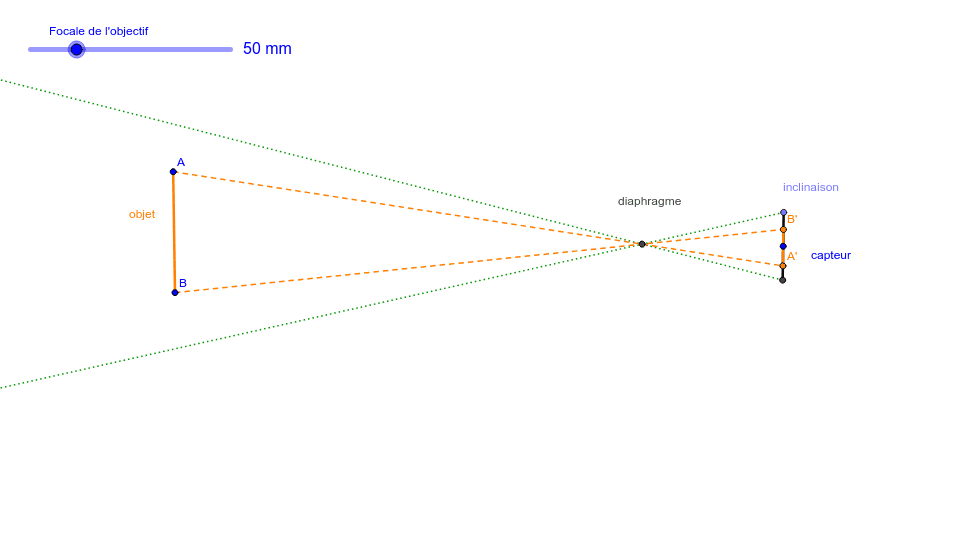

Modélisation d'un appareil photo 24x36 (le capteur mesure 24mm de hauteur).
- Les points capteur et inclinaison permettent de déplacer et incliner l'appareil photo.
- La distance focale de l'objectif (distance diaphragme-capteur) est modifiable grâce au curseur.
- Les points A et B permettent de modifier et déplacer l'objet.
- Les demi-droites vertes symbolisent le champs de cadrage de l'objectif (suivant la distance focale choisie).
- Déplacez l'objet (en saisissant le segment orange et/ou en déplaçant les points A et B). Qu'observez-vous ?
- Que représentent les points A' et B' ? Et le segment [A'B'] ?
- Augmentez la taille de l'objet. Que représentent les points C, D et C' , D' ? Et les segments [AC], [BC], [AD], [BD] et [CD] ?
- Déplacez l'appareil photo et inclinez-le (en déplaçant les points capteur et inclinaison). Qu'observez-vous ?
- Modifiez la distance focale de l'objectif. Qu'observez-vous ?
- À quoi peut donc servir un objectif grand angle (focale < 35mm) ? Et un téléobjectif (focale > 70mm) ?
- Si l'objet est petit, quels paramètres pouvez-vous modifier pour le prendre entièrement en photo ?
- Si l'objet est grand, quels paramètres pouvez-vous modifier pour le prendre entièrement en photo ?
- En faisant varier la distance focale de l'objectif et la distance objet-diaphragme, comparez les tailles de l'objet et de sa photo.
