Modelo do mecanismo de um pistão

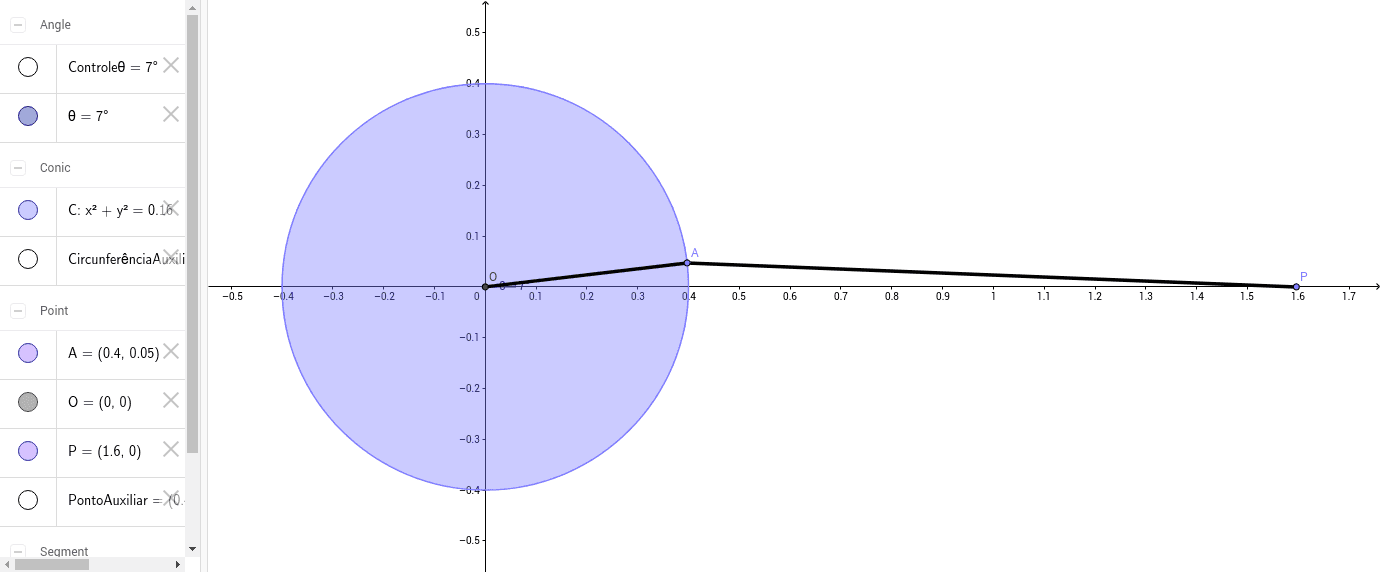

A animação abaixo esquematiza uma estrutura articulada que modela o mecanismo de um pistão.
A barra de conexão AP tem comprimento 1.2 m, a extremidade A está presa a uma roda com raio de 0.4 m que gira no sentido anti-horário. A extremidade P do pino desliza para frente e para trás ao longo do eixo x.
Desenvolvido para o projeto computacional de Cálculo I da Universidade Federal de Itajubá.
