Pantographe réglable

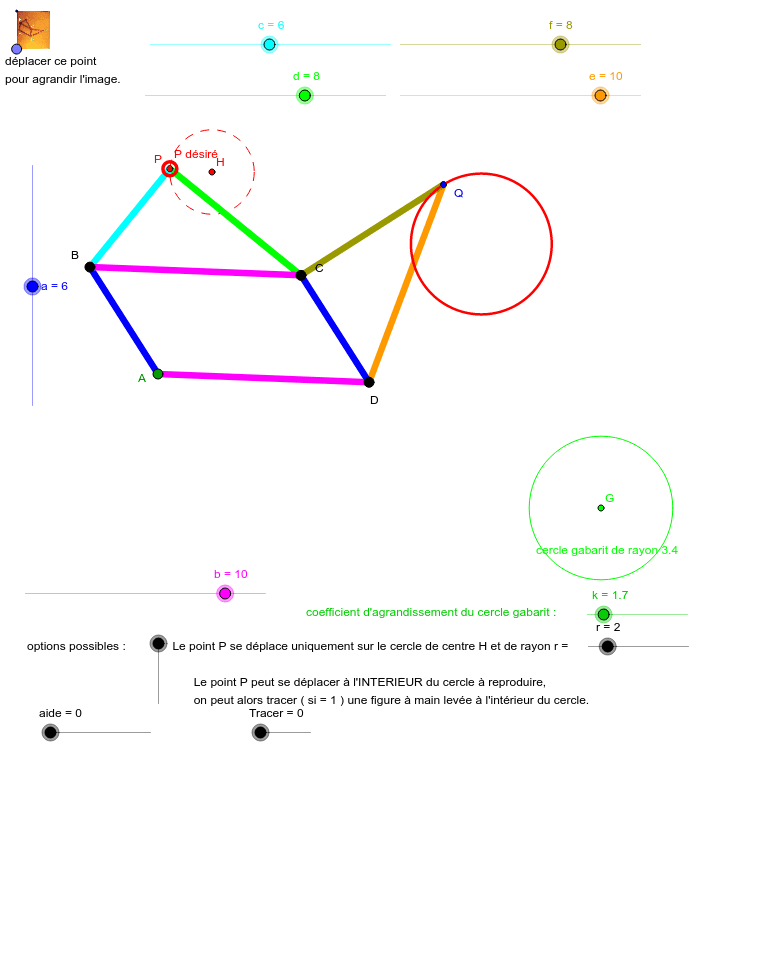

Ce pantographe est formé d'un parallélogramme ABCD et de deux triangles. Le point A doit être fixé sur la table. Toutes les dimensions sont réglables à l'aide des curseurs de même couleur. Un cercle rouge en pointillé représente la figure à agrandir. Un gros point (P désiré) en forme de cercle représente le pointeur à déplacer sur la figure à recopier, mais ce dernier étant solidaire du pantographe, il ne peut se déplacer n'importe où. Le point P est le pointeur fixé au pantographe. Une courbe rouge représente ce que peut dessiner le pantographe à partir du cercle rouge pointillé. On peut vérifier la qualité de l'agrandissement en superposant le cercle gabarit (vert) sur cette courbe rouge. DEPLACER LE POINT H.
Questions : Quel est le diamètre maximum du cercle recopiable sans déformation par le pantographe proposé par défaut ? Défi : Proposer les dimensions d'un pantographe de ce type permettant un agrandissement de 2. Indice : équilatéral...
