Das Nahfeld am Hertzschen Dipol
Nachdem wir erkannt haben, dass im Dipol eine hochfrequente elektromagnetische Schwingung stattfindet, wollen wir uns die Verteilungen der - und - Felder am Dipol anschauen.

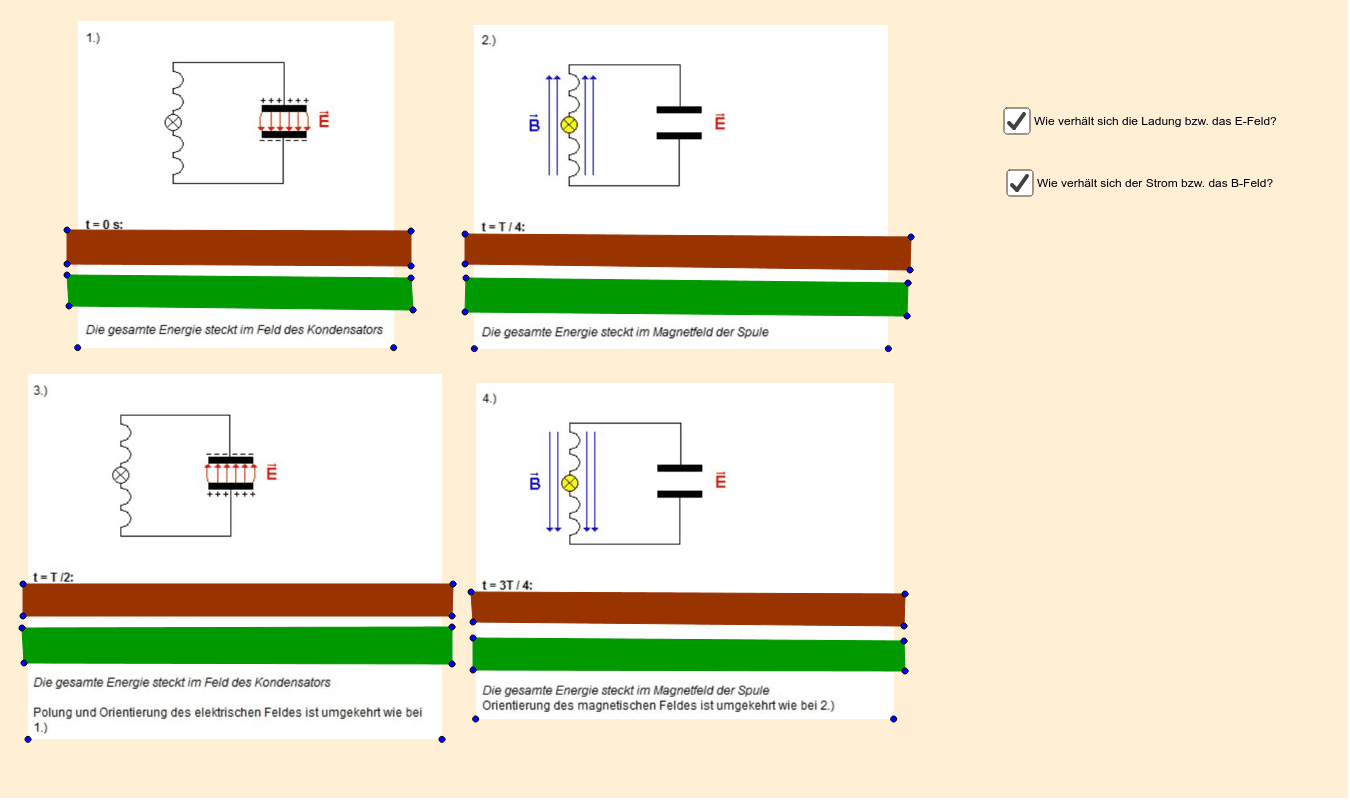

Im Prinzip ist der Schwingungsprozess der Elektronen im Dipol analog zu dem eines Schwingkreises, wie man auch an der Zeichnung erkennt. Lediglich die geometrische Form der -und -Felder ist eine andere, da man ja auch die geometrische Form des Schwingkreises durch Verformung zu einem Dipol geändert hat. Wie man erkennt findet nach einem Viertel der Periodendauer jeweils ein Auf- bzw. Abbau des - bzw. -Feldes am Dipol bzw. Schwingkreis statt.
Wir wollen nun überlegen, wie - und - Feld im Nahfeld des Hertzschen Dipols aussehen.
Nehmt dafür die Tabelle zur Hand und füllt erst die Linke Spalte (Schwingkreis) und dann analog dazu die rechte Spalte (Hertzscher Dipol) aus. -Felder sind dabei rot einzuzeichnen und -Felder blau. Interessant ist es nun sich die Verläufe der Spannung und Stromstärke im Dipol anzuschauen. Ergänzt innerhalb der rechten Spalte die entsprechenden Diagramme.
