Abbildungsfehler einer Linse
- Author:
- Tobias
Sphärische Aberration und chromatische Aberration

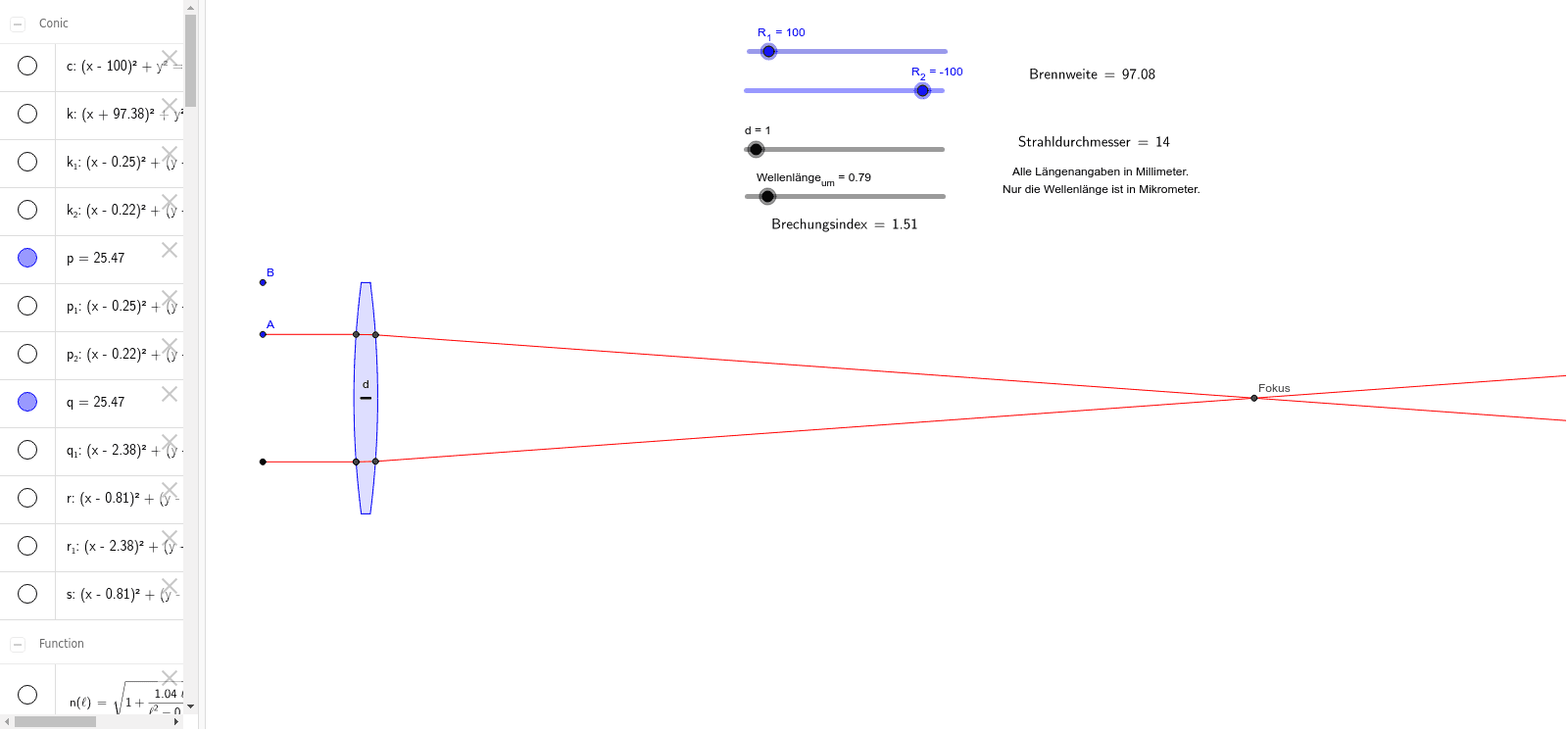

Mit dem Punkt A kann der Strahldurchmesser eingestellt werden.
Mit dem Punkt B kann der Durchmesser der Linse eingestellt werden.
Mit diesem Modell können folgende Abbildungsfehler beobachtet werden:
- sphärische Aberration (Änderung des Strahldurchmessers -> Änderung der Brennweite)
- chromatische Aberration (Änderung der Wellenlänge -> Änderung der Brennweite)
Die Linse ist bisphärisch, d.h. ihre beiden Oberflächen sind Sphären (Kreise in 2D).
Die Linse wird durch ihre Krümmungsradien R1 und R2, sowie die Dicke d charakterisiert.
Alle Längenangaben sind in Millimetern.
Der Brechungsindex der Linse wird über die Eingabe der Wellenlänge in Mikrometern eingestellt.
Bsp: Eine Wellenlänge von 0.8 [um] entspricht 800 Nanometern ( = rot).
