Battements commentés
- Auteur :
- jmblondeau

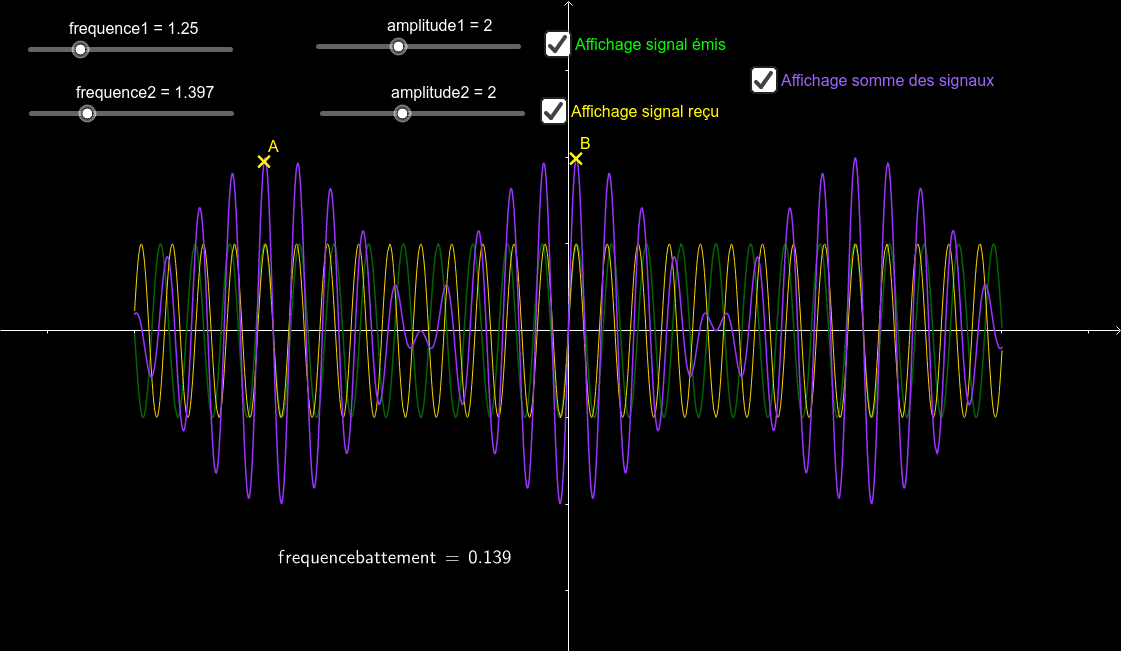

L'animation ci-dessous vous permet d'expérimenter la somme de deux signaux sinusoïdaux, de façon similaire à ce que vous pouvez mesurer avec un oscilloscope.
Vous pouvez choisir d'afficher le signal émis (en vert) et/ou le signal reçu (en jaune). Sinon, seul la somme des deux signaux apparaît à l'écran (en violet).
Commencez par régler les deux signaux sur la même fréquence, par exemple f1 = f2 = 3,66 kHz.
Vous constaterez que le signal violet ne présente pas de battement.
Maintenant, modifiez légèrement la fréquence du signal reçu.
Vous verrez apparaître des battements dans le signal violet.
Déplacez alors les marqueurs A et B afin de mesurer la période des battements TB : celle-ci s'affiche en bas de l'animation.
À partir de là, vous pouvez calculer la différence de fréquence entre les deux signaux, Δf = 2/TB, et en déduire la vitesse de l'émetteur.
