SR2 - Dièdric - Afinitat 3D - Exemple amb el dièdric
- Autor:
- Josep Iglesias
En aquest document, serveix per poder entendre el concepte d'afinitat.

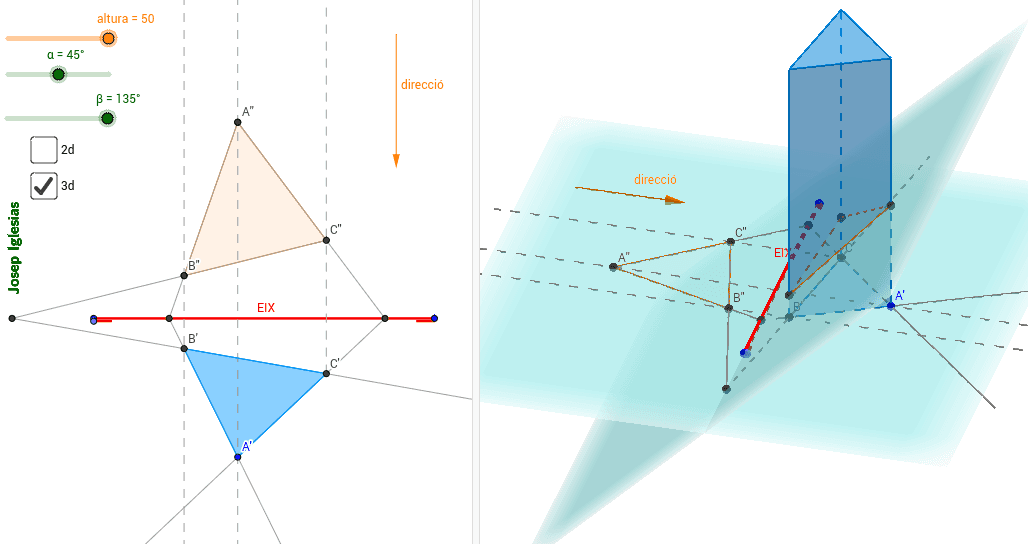

El triangle blau, seria la base d'un prisma triangular el qual el tallem per un pla amb una inclinació α, si agafem aquest triangle i mitjançant l'angle β el em girar, veurem com:
- L'eix és la frontissa (eix de rotació), és la trobada entre el pla horitzontal i el pla de tall.
- La prolongació dels segments dels dos triangles corresponents es troben a l'eix.
- La recta que uneix a dos punts corresponents (A-A') són perpendiculars al eix

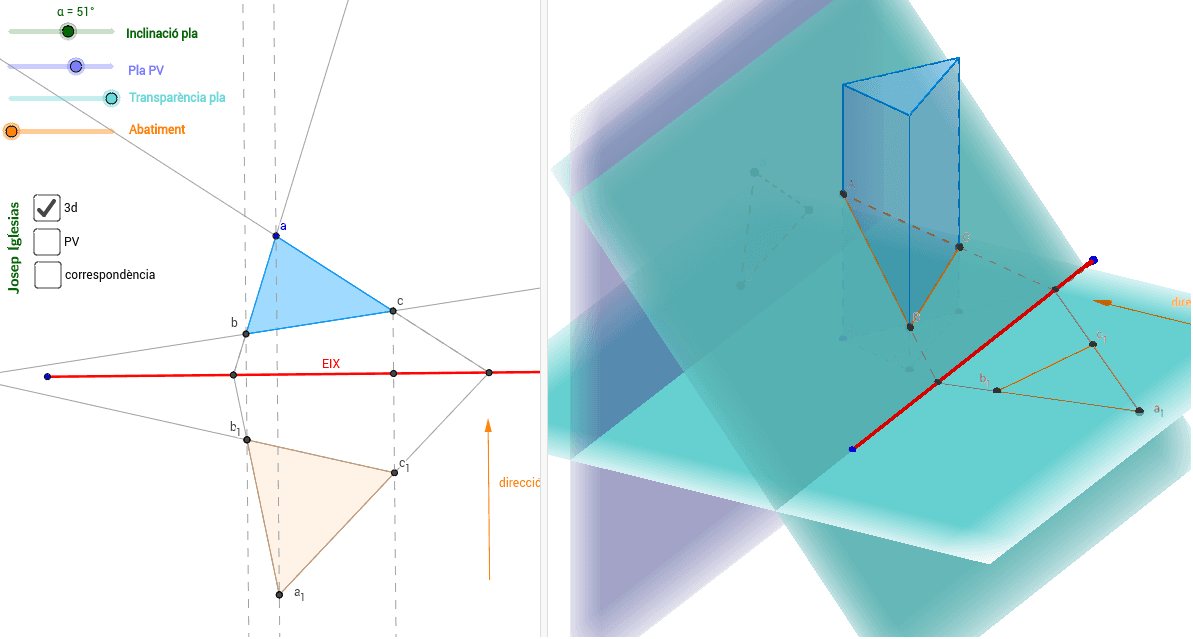

En el següent document podeu veure l'aplicació de l'afinitat en dièdric.
Quan es treballa els abatiments, el que estem fent son dues figures afins, de tal manera que quan tenim un pla abatut, mitjançant l'afinitat podem trobar les correspondències de qualsevol element que estigui contingut en el pla.
