Magnetfeld zwischen 2 parallelen Leitern
- Autor:
- kallegfs

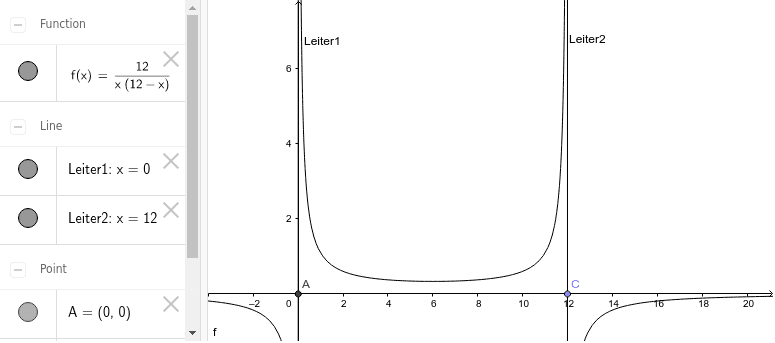

Dargestellt wird die magnetische Flussdichte in Abhängigkeit vom Ort zwischen 2 Leitern.
Der Abstand der Leiter kann durch Ziehen von Punkt C verändert werden.
Die magnetische Flussdichte zwischen 2 Leitern berechnet sich nach der Formel
B=μ0·I/(2·π)·a/(r ·(a-r)), wobei a der Abstand der Leiter ist.
Der Graph benutzt die Normierung μ0·I/(2·π)=1.
Man erkennt, dass bei genügend großem Abstand das Magnetfeld zwischen den Leitern näherungsweise homogen ist.
