SR2 - Dièdric - Perpendicularitat
Per traçar una recta perpendicular a una recta donada, sempre s'ha d'utilitzar la projecció en Verdadera Magnitud (V.M.) d'aquesta i traçar-hi un segment perpendicular, l'altre projecció pot ser qualsevol.
Tot seguit us deixo un exemple de recta perpendicular a una recta donada:
- Recta horitzontal.
- Recta frontal.
- Recta obliqua (fer un canvi de pla per tenir una projecció en V.M.).

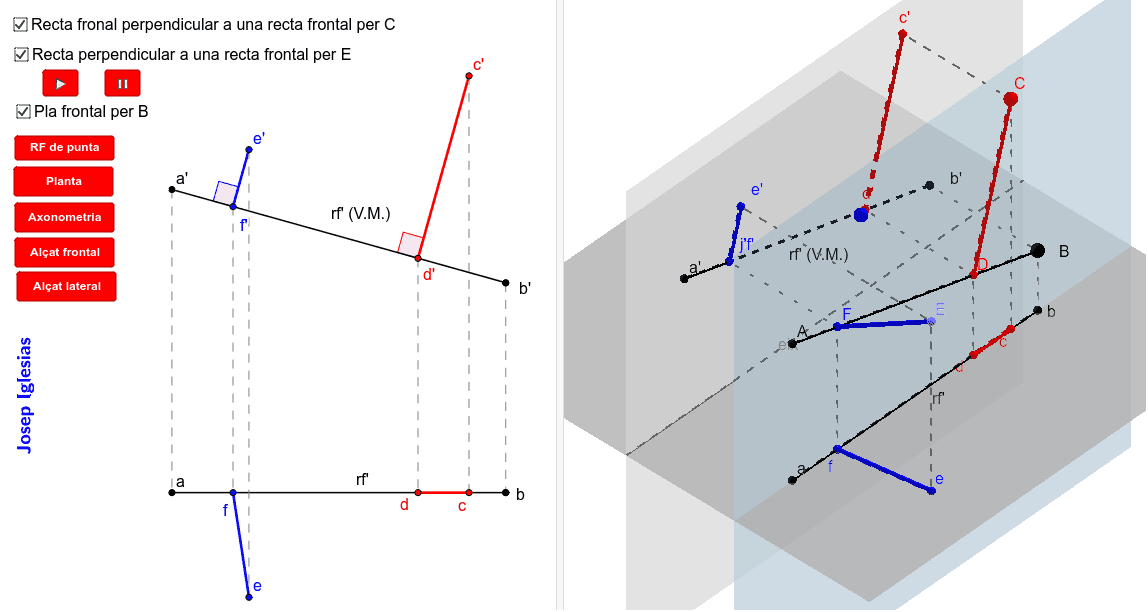

TRAÇAR RECTA PERPENDICULAR A UNA RECTA FRONTAL DONADA
La perpendicular a una recta frontal donada sempre té la projecció vertical perpendicular a aquesta, la projecció horitzontal pot ser qualsevol.
Ho podeu comprovar prement sobre la tecla "Play" i veureu com la mateixa recta segueix sent perpendicular tingui la projecció horitzontalque tingui.
(Pots utilitzar la resta de comandaments i moure els punts B,C i E en l'espai tridimensional).

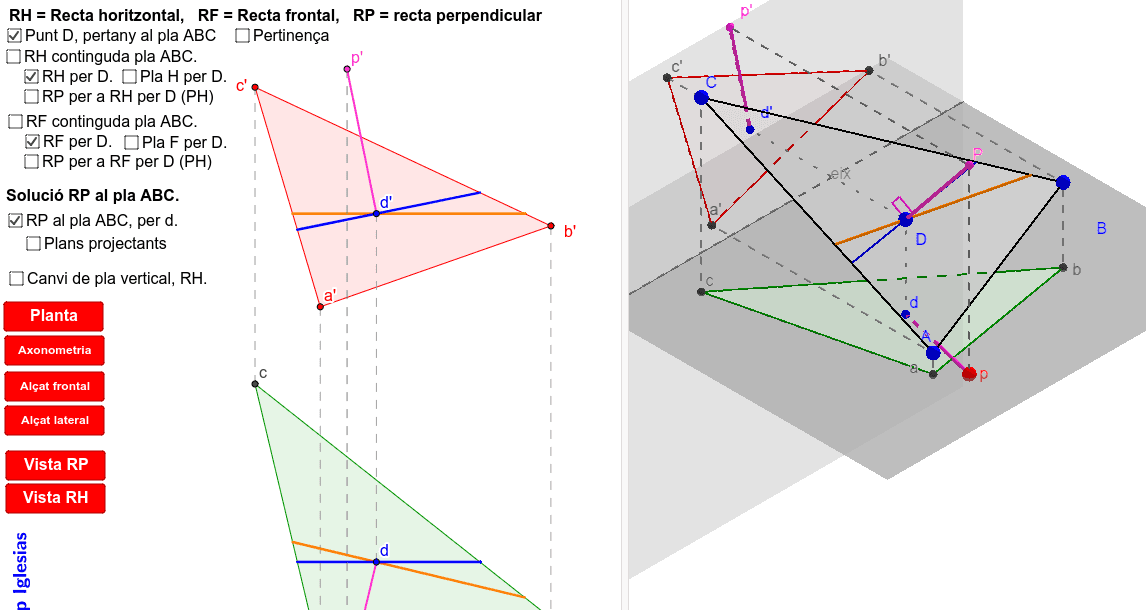

TRAÇAR RECTA PERPENDICULAR A UN PUNT CONTINGUT EN UN PLA OBLIC
Una recta perpendicular a un pla és una recta que és a la vegada perpendicular a dues rectes contingudes en el pla. Una recta horitzontal i una vertical.
(Pots utilitzar la resta de comandaments i moure els punts A, B, C, D i p en l'espai tridimensional).
També pots realitzar un canvi de pla vertical, en la direcció de la RH.
Mitjançant les botons vermells, pots modificar el punt de vista de l'espai tridimensional.
