Severní okno č.3

Kostel sv. Martina ve zdi - sever

Kostel sv. Martina ve zdi - sever

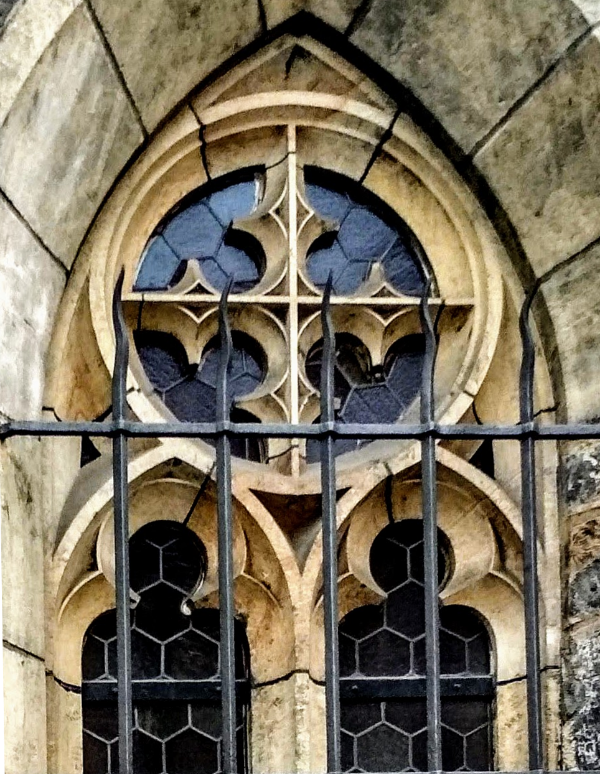

Okno č.3

Okno č.3

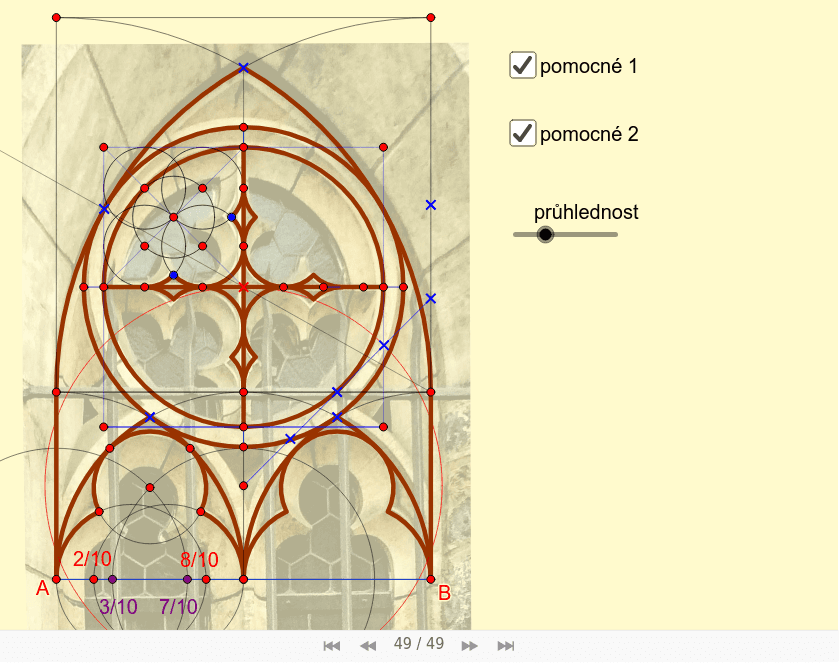

Pokus o rekonstrukci

Geometrie

  • Dva malé čtverce + velký čtverec do nich základní oblouky
  • Do menších oblouků vepsány mnišky s čelním obloučkem (poměr hlavička : ramínka = 3/4)
  • Mezi velký a dva malé oblouky je vepsána kružnice (rozeta) - rozbor viz východní okno č.5
  • Do velké rozety zmenšená rozeta (o 1/8 poloměru)
  • Do zmenšené rozety je vepsán čtyřlístkový kříž
